一、实训台实施方案细则
1、实训台主要组成
自动变速器和SIDI发动机实训台总成配件采用车型为上海通用2013款新君越。实训台由自动变速器和发动机运行台架、变速器测量面板控制台、SIDI发动机测量面板控制台、故障设置、信号采集设备和诊断软件组成。

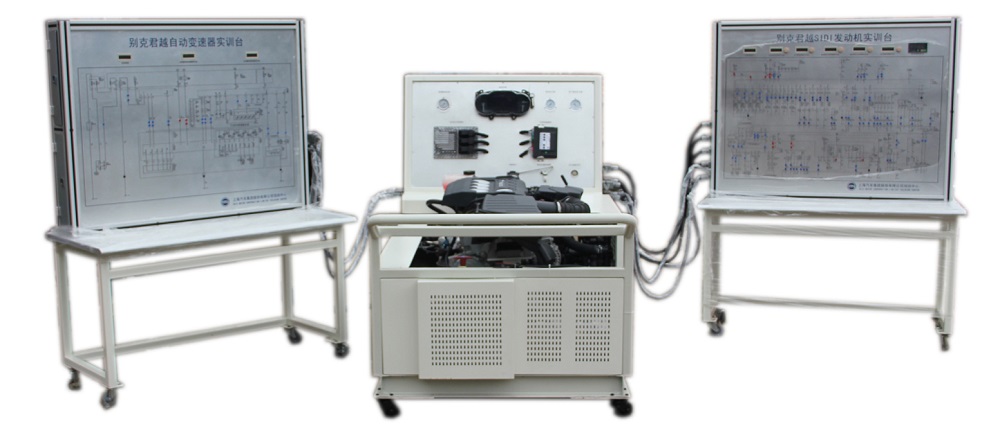

产品实物图
2、发动机部分台架
2.1 发动机台架组成
运行台架主要有发动机总成、变速器总成、换挡操作机构、K20发动机控制单元(ECU)、P16组合仪表、K9车身控制单元(BCM)、K27燃油泵控制单元、燃油箱、蓄电池、电源总开关、空气滤清器总成、排气管总成、冷却水箱、发动仓线束、保险丝继电器盒、电涡流器及控制器、台架、控制柜等组成。
3、测量台架方案
3.1 测量台架设计方案
测量部分台架主要由电路图面板、测量孔、钮子开关故障、信号模拟电阻、接插件、铝合金台架、脚轮等组成。
二、实训台电气原理图及接线图

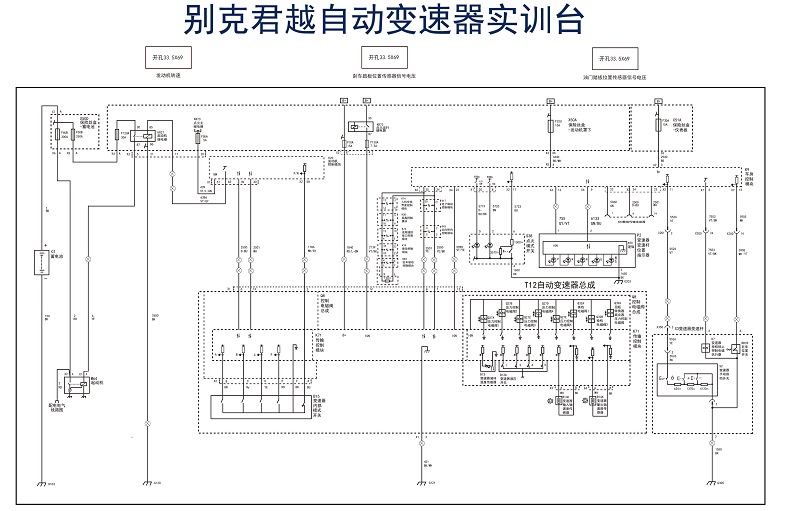

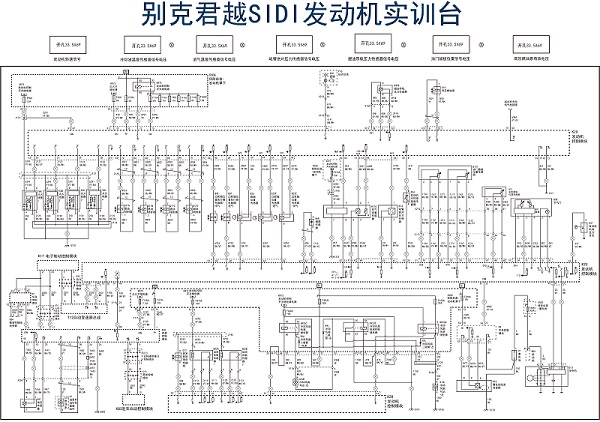

1、实训台电气原理图
