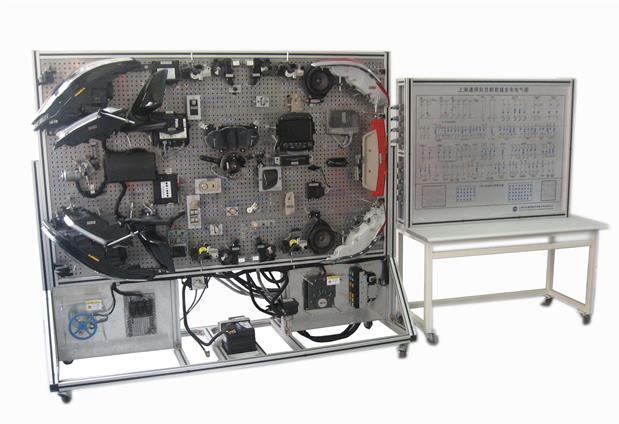

一、整车电器实训台组成
1.由运行部分、测量部分(包含故障设置装置)两部分组成。
2.运行部分包含:前大灯、后组合灯、仪表、点火开关、组合开关、喇叭及报警喇叭、电动车窗、电动门锁(自动落锁和防盗报警)、电动雨刮(含雨量传感器)、电动后视镜、音响、BCM模块、诊断座等系统。
3.测量部分包含测量面板。
4.故障设置装置包括故障设置及复原装置。
二、整车电器实训台功能要求
1.结构展示功能:结构布局必须符合各零部件在原车上的布局。
2.控制试验功能:展现后视镜、雨刷、电动车窗、集控/遥控车门、灯光系统、等工作原理。
3.参数检测功能:提供传感器、执行器、ECU的测量口及OBDII接口,通过万用表、示波器、诊断仪可测量实时数据、波形、数据流及故障码。
4.鉴定考核功能:提供故障设置及复原功能,能通过专用车辆检测仪器检测和排除故障。
三、整车电器实训台技术要求
1.所用材料、型材符合国家相关标准,且货物是全新的,未曾使用过的。
2.运行部分技术要求
1)运行部分要求采用原厂全新零部件,整体布局合理,符合各零部件在原车上的布局。5)印刷绘制车身电器系统电路图。
3.测量部分技术要求
1)提供测量面板检测孔设置方案,检测点设置完整、合理,可通过仪器仪表检测传感器、执行器及相关电路信号参数,如:电压、电流、电阻、频率等。2)提供配套软件,至少提供雨量传感器、车速传感器、转向角度传感器、太阳光传感器等信号及波形。
4.故障设置装置技术要求
1)设置汽车电器电路常见故障点至少20个,其中故障点涵盖传感器、执行器、ECU及相关电路。3)故障类型至少包括断路、信号不准等。
