一、产品介绍
NLG-CLI-02型双区自动空调系统（Climatronic）实验装置采用车型为上汽途观，双区自动空调由发动机驱动。
二、系统组成
实训台分为两大组成部分，空调+发动机台架部分、检测显示控制台；前者为技术平台、教学对象，后者为原理教学、数据流分析、操作控制、故障设置与诊断平台。
三、基本功能
1）对自动空调系统基本原理的表现
a 表现空调电气系统的方式，在检测显示控制台上布置彩色自动空调控制电路图，通过检测口检测重要传感器和执行器信号，显示重要信号数值，展现自动空调控制工作过程。
b 表现自动空调工作原理的方式，根据原车彩色原理图，使用软件模拟空调分区工作原理，采用不同颜色区分高低压、制冷剂状态及流向过程。软件的显示内容还包括空调系统制冷、采暖、通风，并配有模拟途观空调面板，学员通过模拟界面实时观察并操作各种空调工况。
c 通过形象的空调系统（采暖、制冷）、通风系统的具体结构部位，反映分区空调出风口温度以及不同部位的温度、压力，压缩机、鼓风机工作状态、各风门的位置状况等。

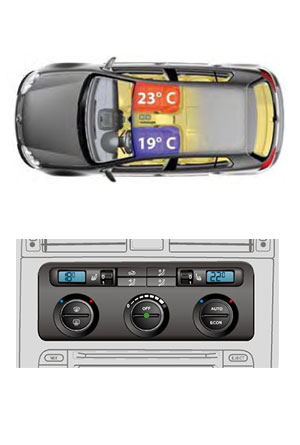

2）分区温度自动控制的实现方法与效果呈现，通过软件实时显示分区空调的温度变化。效果示意图如下：

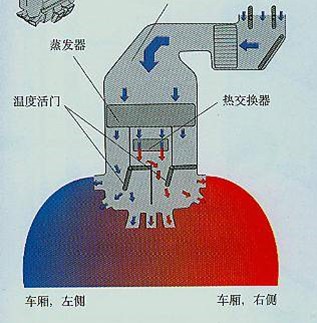

局部风道示意图
通过原厂解码仪读取空调系统参数，采用包括万用表、示波仪、双联挂表以及温度计等，进行关键点数据的观测读取。学员能够通过测量观察空调系统数据的变化（各关键点温度、压力、压缩机转速等参数），了解空调工作原理。
3）故障设置和诊断功能；
4）自动空调系统动态信号显示
a 根据空调控制系统框图，通过以上两种数据采集手段，采集包括各种执行器信号、温度传感器信号、发动机转速、系统压力在内的信号参数。并将所采集的数据参数反映在制冷/采暖循环图、立体通风系统的具体部位实时显示，同时可以在二维平面图（如局部风道示意图）中显示风门开度，在控制电路中显示主要执行部件（压缩机、鼓风机、风门电机等）的工作状态。
b 根据原理进行信号模拟，能再现车辆在实际行驶中相关功能，直观的反映出相关信号之间的关系。运行系统（空调系统、通风系统），在风道的模式门动作显示方面，通过将风道关键部分切割窗口，然后使用透明材质覆盖；同时，通过软件界面实时监控，更能直观系统的了解空调风门的实际状况。
