一、 系统介绍
NLG-GG-02型共轨柴油机实验/实训台有多种品牌的共轨柴油机可供选用，以依维柯为例，系统采用全新意大利SOFIM8140.43S柴油发动机，配备有CP1高压油泵。该款发动机具有世界先进的设计和卓越性能，拥有世界一流水平的技术性和可靠性，并且达到欧-Ⅲ排放标准，配套高压共轨式电控柴油喷射系统，是电控柴油机的第三代先进产品。本实验台通过对发动机进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示共轨柴油发动机结构与原理及工作过程；实训台实训功能齐全、操作方便、安全可靠、美观大方。可满足教学，科研的实际需要。

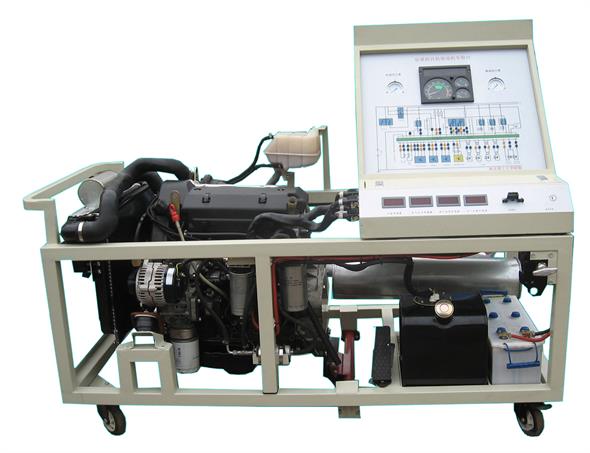

系统实物图
二、系统组成
本教学实验系统主要由电控柴油机实验台架和L柜测控系统（移动式）组成，包括：依维柯电控共轨柴油发动机总成、原车发动机控制电脑、组合仪表、电子油门、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、台架电源总开关、OBD诊断座、散热系统、部分传感器及执行器安装数字显示表、台架安装燃油压力表与真空表；原车电路原理图板及检测端子、故障设置和排除系统、可移动台架。
三、系统功能
1、采用共轨柴油发动机及相关零部件、总成，原车电控系统，实现发动机正常运转，真实展示电控共轨柴油发动机结构及工作过程；
2、彩色PVC电控系统和相关电路的工作原理图，便于理论教学。配置专用网络化“信号检测与故障设置模块”，端口实时显示系统工作过程中信号的电位、频率与时序关系。
3、用原车仪表、数字表等实时显示电路和控制系统的动/静态参数，显示实时转速、水温。
4、实现传感器/执行器信号模拟，通过电脑检测端子，配合万用表检测各传感器和执行器的电压及电阻值；
5、故障设置：包括油、气、电路故障；故障设置采用机械、键盘和基于网络的远程控制三种方式，可任意设置复合故障，在线路上设置故障，更结合实际，增加断线盒（详见图片），故障点隐藏，并有OBDⅡ诊断接口，诊断效果非常好，方便对学员进行考核，培养学生故障分析检测诊断思维能力
四、技术参数
尺寸：1400×1000×1900（长×宽×高）
使用环境：温度-50℃～50℃；湿度≤80％
发动机类型：依维柯、长城、五十铃等共轨柴油发动机
蓄电池：12V/60AH免维护蓄电池
油箱容积：10L
五、实验项目
1、共轨式电控柴油机构造认识实习；
2、共轨式电控柴油机起动操作实习；
3、各种传感器与执行器参数检测与分析实习；
4、共轨式电控柴油机故障的设置、清除系统与检测实习；
