一、产品说明
产品名称:电池及管理系统综合实训台
产品型号:NLG-BMS-02/A/B/Z(A:低压;B:高压;Z:高低压综合)
电池及管理系统综合实训台是一款用于模拟锂离子电池及其管理系统应用于新能源汽车的科研与教学实训系统。本系统通过检测终端单元对电池各种参数(电压、电流、温度等)实时采集,运用CAN总线通讯技术,将终端单元检测信息传递到BMS主控单元;同时显示模块将电池的运行状态信息实时展示。显示屏的动态变化信息能形象反映电池组的工作原理和动态特性。系统可提供上位机软件(PC),能对BMS参数进行设置和管理,以图文并茂的形式加深学生对锂电池及其管理系统的认识。系统具有电池均衡功能,能有效提高电池的效率,延长电池使用寿命。
基于本系统可全面掌握电动汽车中锂离子电池组及其管理系统的工作原理和运行特性,进行系统设置、检测、过程分析和故障排除,也为教师和研究生开展科研提供平台。

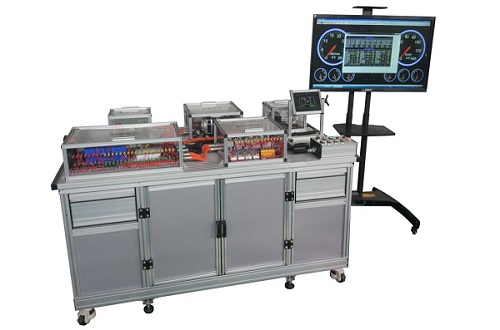

产品实物图
二、产品功能
1、对电池及管理系统各模块及其配件的认知和性能检测
2、掌握电池及管理系统各模块的组成、安装及连接关系
3、掌握电池及管理系统的工作原理,包括动作逻辑、参数检测等
4、掌握电池及管理系统一般故障检测及排除方法
5、掌握电池及管理系统软件检测及设置方法
6、对比高低压电池及管理系统的相同及区别性
三、技术参数
1. 输入电源:单相三线~220V±10% 50Hz
2. 工作环境:温度-10℃~+40℃ 相对湿度≤85%(25℃)
3. 实训平台尺寸:1800mm×1005mm×880mm
4. 安全保护:具有漏电保护,安全符合国家标准

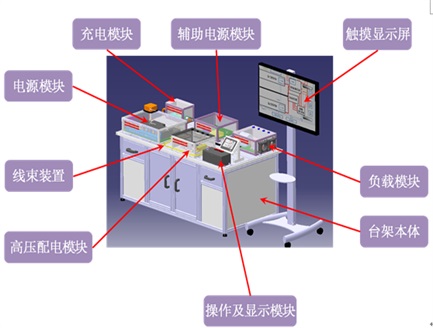

四、设备结构与组成

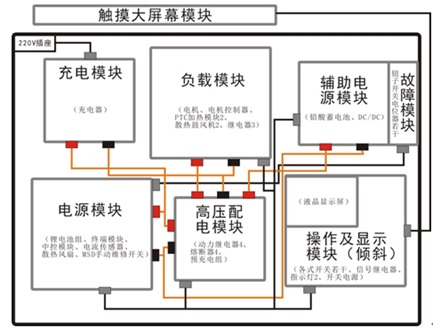

该实训平台由电源模块、高压配电模块、充电模块、负载模块、操作及显示模块、辅助电源模块、故障设置模块、型材实训桌、触摸大屏等组成。
1. 电源模块
由锂电池组、BMS终端模块、BMS中控模块、电流传感器、MSD手动维修开关、散热风扇等部件组成。通过BMS模块检测锂电池的电压、电流、温度、绝缘等各项参数,并通过显示装置实时显示电池参数,判断电池性能。配置MSD手动维修开关,模拟实车电池包,对电池进行检测与模拟维修。
2. 高压配电模块
由总正继电器、总负继电器、预充继电器、DC/DC继电器、负载继电器、预充电阻、快速熔断器等部件组成。模拟实车高压配电系统,将电池包动力线在高压配电模块内进行分流,通过各继电器的动作,实现电池的充放电功能,保证动力安全性。
3. 充电模块
由电池充电机、充电接口等部件组成,模拟实车充电操作,给电池包进行充电。
4. 负载模块
由负载直流电机、PTC加热模块、散热鼓风机等部件组成,模拟实车动力电机负载与空调加热负载。通过操作开关配合,实现电机调速、PTC模块切换,实现加载大小的调节。
5. 操作及显示模块
由开关、旋钮等操作部件、BMS七寸液晶显示屏、指示灯等组成。操作部件集成实训系统所有手动操作开关部件,实现实训系统的启动、上电、加载、充电等操作。液晶显示屏实时显示电池电压、电流、温度、绝缘等各项参数。
6. 辅助电源模块
由蓄电池、DC/DC等配件组成,实现实训系统的正常供电工作,同时可使用电池包给蓄电池充电,保证系统正常工作。
7. 故障设置模块及实训台本体
由故障开关、故障模拟电位器等部件构成,可针对电池管理系统的常规故障进行故障设置,包括电压故障、电流故障、绝缘故障、温度故障等;同时可根据用户需求加装WIFI故障设置模块,可通过PC机或手机进行远程故障设置。
8. 触摸大屏幕
触摸大屏同步显示电池各项参数,方便多人同时学习观看;同时配置上位机软件,可对电池管理系统的各项关键参数进行设置,如电压上下限、温度上下限、电流上下限等。

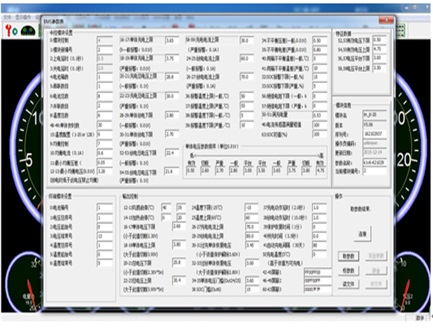

五、软件介绍
提供上位机软件,能对BMS 进行参数设置、显示和管理;上位机软件可显示BMS运行参数,与显示屏同步,包括单体电池电压、电流,电池组电压、电流,单体电池温度等,可对BMS参数进行设置和管理,包括故障报警电压、电流上下限设置,温度报警上下限设置,散热风扇启动条件设置单体电池平衡电压上下限设置,电池组充放电电压电流设置,电池组SOC上下限报警值设置等。
