电动汽车电源转换系统实训台

一、产品说明

产品名称：电动汽车电源转换系统实训台

产品型号：NLG-PCS-02

电动汽车电源转换系统实训台主要用于学习电动汽车中电源转换系统的工作原理；学习直流电转换成三相交流电的工作过程(DC/AC)；学习直流电转换成直流电的工作过程(DC/DC)；学习交流电转换成直流电的工作过程(AC/DC)。本系统能完整展示电动汽车电源转换系统的工作原理。

本系统采用实车元器件和电气原理相结合，讲解了电源转换系统电气原理；电源转换模块包括DC/DC升压模块、DC/DC降压模块、AC/DC模块、DC/AC模块。DC/AC模块实现直流电转换成所需要的三相交流电，是逆变过程；AC/DC模块实现外部交流电转换成直流电，是电池充电过程；DC/DC电源模块实现动力电池直流电转换成所需直流电，是用斩波器来实现电源变压的过程。

基于本系统可全面掌握电动汽车电源转换系统的工作原理和运行特性，进行系统检测、过程分析和故障排除，也为教师和研究生开展科研提供平台。

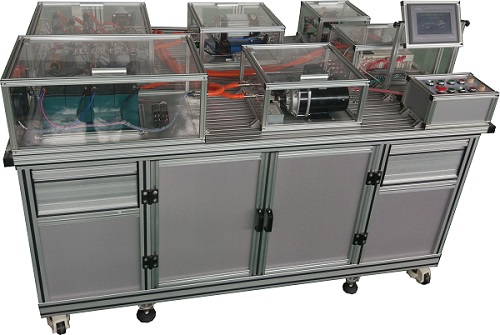

实训台实物图

二、产品功能

1、对电动汽车电源转换系统各模块及其配件的认知和性能检测

2、掌握电动汽车电源转换系统各模块的组成、安装及连接关系

3、掌握电动汽车电源转换系统的工作原理，包括连接关系、参数检测等

4、实现直流电转换成所需要的三相交流电的工作过程和负载电气特性显示

5、实现动力电池直流电转换成所需直流电的工作过程和负载电气特性显示。

6、实现外部交流电转换成直流电的工作过程。外部交流电经过整流器转换成直流电，然后将直流电充入动力电池中，电池的充电电流、电池工作电压等参数显示；实时检测并显示系统工作过程中关键参数

三、技术参数

1. 输入电源：单相三线～220V±10% 50Hz

2. 工作环境：温度-10℃～+40℃  相对湿度≤85%（25℃）

3. 实训平台尺寸：1800mm×1005mm×880mm

4. 安全保护：具有漏电保护，安全符合国家标准

四、设备结构与组成

该实训平台由电源模块、高压配电模块、DC/DC模块、DC/AC模块、AC/DC模块、操作模块、中控模块、触摸屏、型材实训桌、触摸大屏等组成。

1. 电源模块

由48V蓄电池组、电压传感器、电流传感器、MSD手动维修开关、散热风扇等部件组成。通过显示装置实时显示电池参数，判断电池性能。配置MSD手动维修开关，模拟实车电池包，对电池进行检测与模拟维修。

2. 高压配电模块

由总正继电器、总负继电器、预充继电器、DC/DC继电器、DC/AC继电器、交流充电继电器、直流充电继电器、预充电阻、快速熔断器等部件组成。模拟实车高压配电系统，将电池包动力线在高压配电模块内进行分流，通过各继电器的动作，实现电池的充放电功能，保证动力安全性。

3. DC/DC模块

由负载直流有刷电机、辅助电源充电模块、电压电流传感器、蓄电池等配件组成，实现蓄电池直流电转换成电机所用直流电的过程，实现蓄电池直流电转换成辅助电源充电所用的直流电的过程，并实现实训系统的正常供电工作，保证系统正常工作。

4.DC/AC模块

由负载直流无刷电机、车载逆变器、指示灯等部件组成，实现蓄电池直流电转换成电机所用交流电的过程，实现蓄电池直流电转换成车载用电器所用的交流电的过程。

5.AC/DC模块

由模拟直流快速充电的充电器、模拟交流慢速充电的充电器、交流充电枪、直流充电枪等部件组成，模拟实车充电操作，给电池包进行充电。实现市电220V转换成蓄电池充电所用直流电的过程。

6. 操作模块及触摸屏

由开关、旋钮等操作部件、指示灯等组成。操作部件集成实训系统所有手动操作开关部件，实现实训系统的启动、上电、加载、充电等操作。触摸屏实时显示电池各项参数和逻辑连接关系。

7. 实训台本体及故障设置模块（选配）
