一、产品说明
产品名称：电动汽车高压安全教学实训台
产品型号：NLG-HVS-02
电动汽车高压安全教学实训台是一款展示电动汽车整车高压安全系统的科研与教学实验系统。高压系统是电动汽车电能供给的动脉，也是电动汽车安全防护的重点对象。本系统能完整展示电动汽车整车高压安全系统的工作原理。
本系统采用实车元器件和电气原理相结合，讲解了高压电气系统电气原理及上下电逻辑；高压系统的安全防护措施及安全检测；高压系统的故障保护措施；高压系统的测试与诊断等。实现1)系统上电防瞬态冲击；2)实时电流检测及故障处理；3)高低压保护及故障处理；4)绝缘检测及故障处理；5)互锁故障检测及故障处理。
基于本系统可全面掌握电动汽车高压安全系统的工作原理和运行特性，进行系统检测、过程分析和故障排除，也为教师和研究生开展科研提供平台。

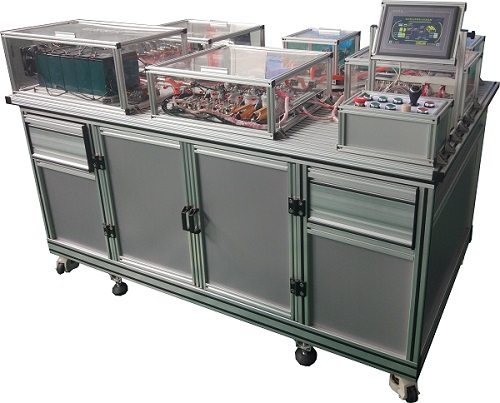

实训台实物图
二、产品功能
1、对电动汽车高压安全各模块及其配件的认知和性能检测
2、掌握电动汽车高压安全各模块的组成、安装及连接关系
3、掌握电动汽车高压安全的工作原理，包括动作逻辑、参数检测等
4、掌握电动汽车高压安全互锁故障检测及排除方法
5、掌握电动汽车高压安全绝缘故障检测及排除方法
三、技术参数
1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃）
3. 实训平台尺寸：1800mm×1005mm×880mm
4. 安全保护：具有漏电保护，安全符合国家标准
四、设备结构与组成
该实训平台由电源模块、高压配电模块、充电模块、负载模块、操作模块、辅助电源模块、中控模块、触摸屏、型材实训桌、触摸大屏等组成。
1. 电源模块
由60V锂电池组、电压传感器、电流传感器、MSD手动维修开关、散热风扇等部件组成。通过显示装置实时显示电池参数，判断电池性能。配置MSD手动维修开关，模拟实车电池包，对电池进行检测与模拟维修。
2. 高压配电模块
由总正继电器、总负继电器、预充继电器、DC/DC继电器、PTC负载继电器、交流充电继电器、直流充电继电器、泄放继电器、预充电阻、泄放电阻、快速熔断器等部件组成。模拟实车高压配电系统，将电池包动力线在高压配电模块内进行分流，通过各继电器的动作，实现电池的充放电功能，保证动力安全性。
3. 充电模块
由模拟车载充电机、模拟充电桩充电器、充电接口等部件组成，模拟实车充电操作，给电池包进行充电。
4. 负载模块
由负载直流无刷电机、PTC加热模块、散热鼓风机等部件组成，模拟实车动力电机负载与空调加热负载。通过操作开关配合，实现电机调速、PTC模块切换，实现加载大小的调节。
5. 操作模块及触摸屏
由开关、旋钮等操作部件、指示灯等组成。操作部件集成实训系统所有手动操作开关部件，实现实训系统的启动、上电、加载、充电等操作。触摸屏实时显示电池各项参数。
6. 辅助电源模块
由蓄电池、DC/DC等配件组成，实现实训系统的正常供电工作，同时可使用电池包给蓄电池充电，保证系统正常工作。
7. 实训台本体及故障设置模块
由故障开关、故障模拟电位器等部件构成，可针对系统的常规故障进行故障设置，包括电压故障、电流故障、绝缘故障、温度故障等；同时可根据用户需求加装WIFI故障设置模块，可通过PC机或手机进行远程故障设置。
