传统动力整车及故障诊断实训台
一、产品组成

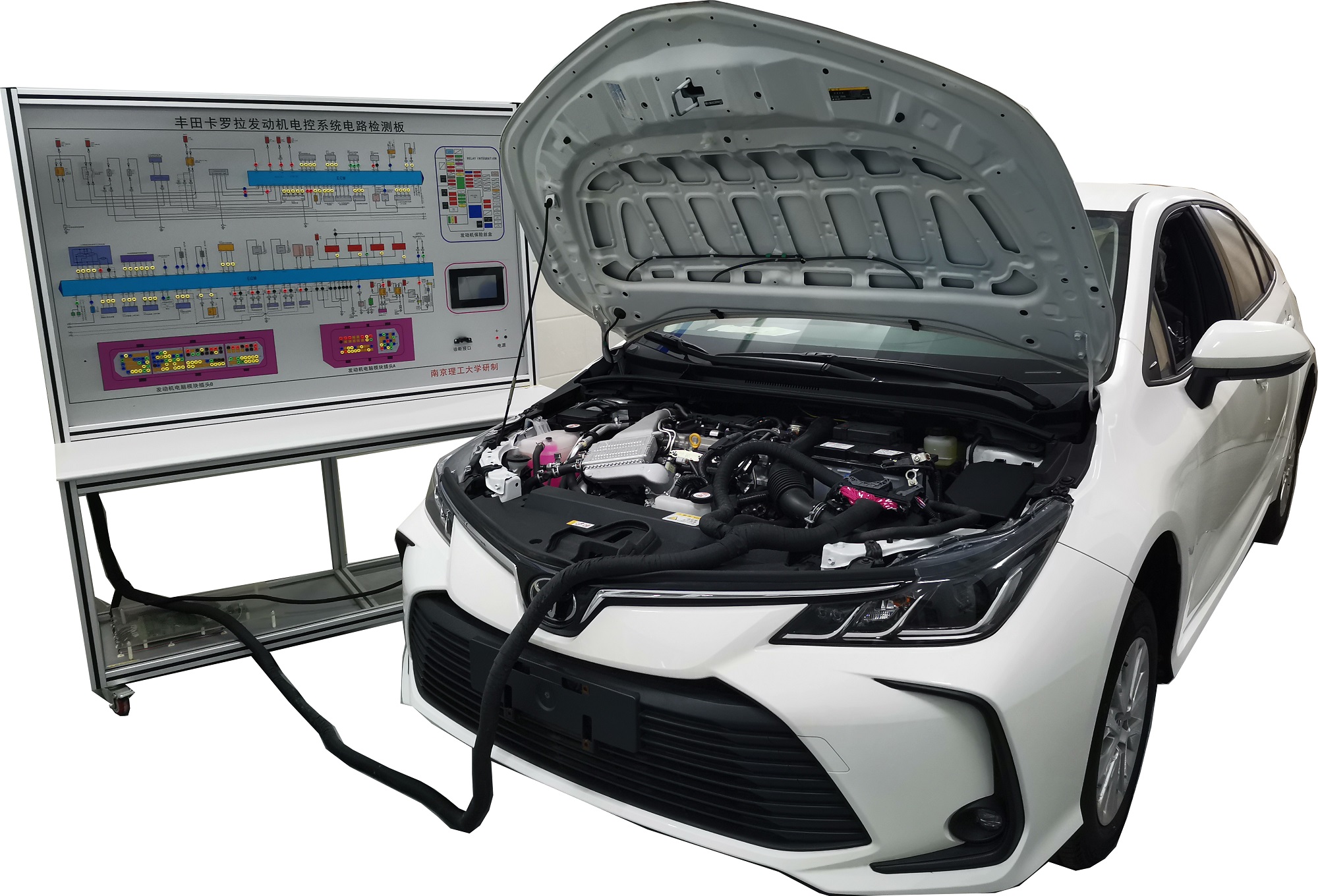

一汽丰田卡罗拉2017款1.6LS-CVT GL整车一台、控制检测板一套
二、教学功能要求
验收时提供4S店新车购置发票和合格证
1、利用该设备可以直观了解卡罗拉汽油机的组成及其安装位置，加深学生对卡罗拉汽油机的结构和工作原理的认识;
2、通过实验台的数据测量系统可对卡罗拉汽油机进行全方位的监测和数据分析，借用数字或波形信息将抽象的控制理论形象化，使学生深入理解各种工况下卡罗拉汽油机的运行过程及其动态参数变化情况;
3、实验台的故障设置系统可以模拟卡罗拉汽油机在各种故障条件下的运行状态，借用配套的检测、诊断仪器在实验台上进行检测和故障诊断实习，使学生通过观察各种元件和电路故障对汽车运行性能的影响，进一步理解卡罗拉汽油机的运行过程和控制理论，掌握常见故障的诊断和检测方法，培 养正确的分析和解决实际问题的能力，养成正确高效的思维习惯。
三、主要实训内容要求
卡罗拉汽油机构造认识实训；各个电子元件工作电路阅读实训；各个控制系统电路阅读实训；驻车防盗系统培训；卡罗拉汽油机各种性能检测实训；汽车常用检测和诊断仪器使用实训；各种传感器、执行器、各种控制模块的检测和故障诊断实训；卡罗拉汽油机运行性能和常见故障的诊断实训；卡罗拉汽油机各种综合故障的诊断和检测实训。
四、基本配置要求
1、采用国标钢材制作系统控制机柜，将故障设置系统、数据测量系统、数据采集系统、电源管理系统及电脑管理系统集成在一起，靠专用电缆和原车系统连接在一起，方便实现各种功能；
2、数据测量系统采用铝型材框架加喷砂铝板的结构制作而成，结实耐用，永不变色，在喷砂铝板上安装发动机控制模块端子对应的电压测量端子，便于进行电路分析，减少测量对车辆的损坏；
3、系统使用配件全部适用国家标准，保证安装牢固、连接可靠，避免线路故障对系统性能的影响；
4、系统内的电路板多数采用进口元器件制成，保证系统运行可靠；
5、电源：220V交流，面板电压12V直流，具有漏电过流保护装置，安全可靠。
