电动整车及故障诊断实训台

一、产品简介

        产品型号:NLG-ZC-ZDD04

1、该实训台保持整车完整结构和原车功能,各控制系统、传感器、执行器齐全,可正常运行。检测实训控制板通过专用插头与整车控制系统进行对接,保证整车线束的完整性并能对整车各驱动控制系统的信号进行维修检测。使用专用线束将整车和电动汽车智能化测试平台对接,并且线束按照控制器上的插头号进行编号,方便查找。检测实训面板不再采用老套的电路图表现形式,该设备面板图采用控制单元、传感器、执行器等实物图片表示,在实物图片下绘制该元器件的真实对接插头,使得学生在学习过程中真正的能够体会到原车检测的意义。

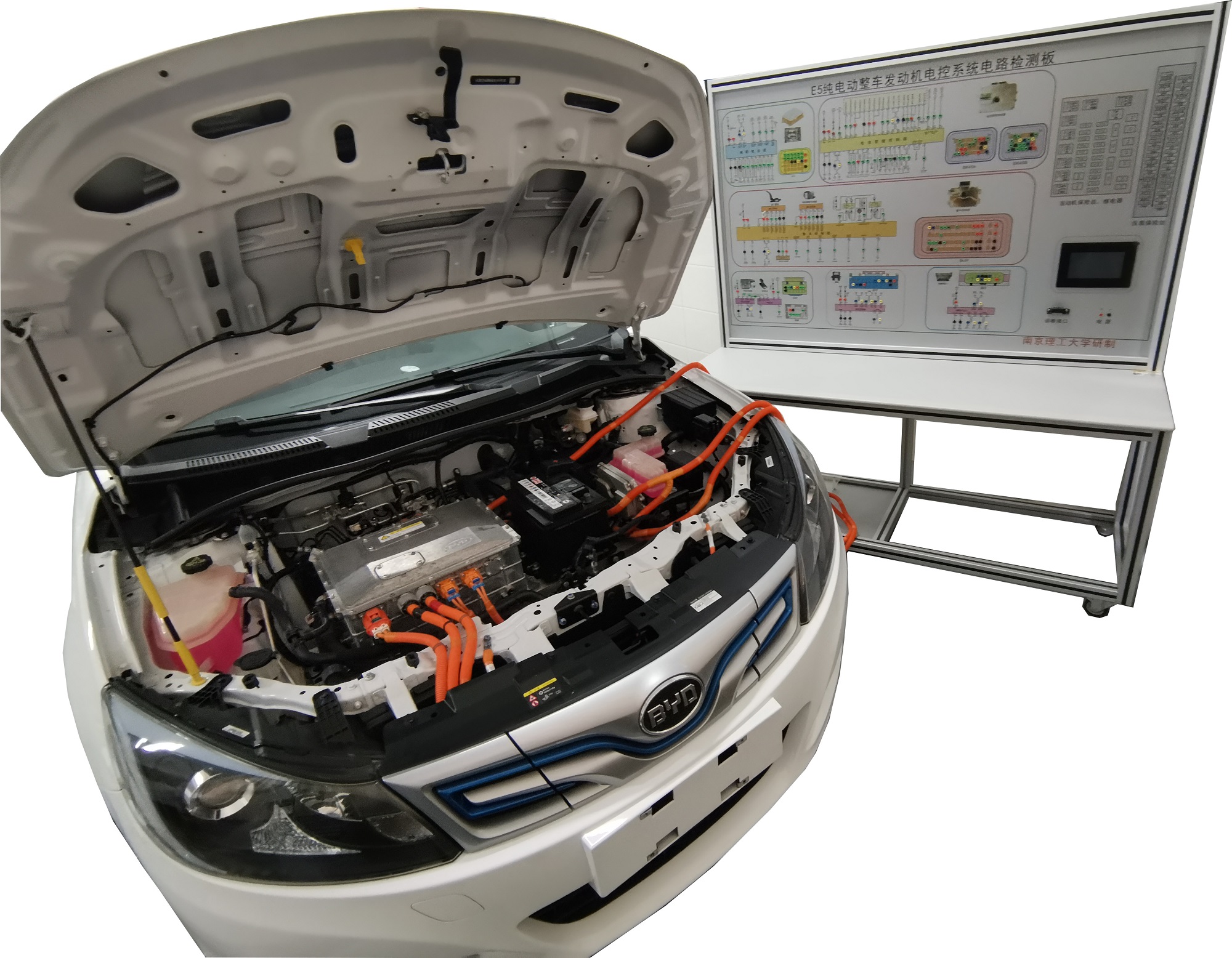

产品实物图

二、功能特点

1、通过检测控制板可以对整车的驱动控制系统进行各种信号检测,如电压值、阻值、频率等信号。

2、检测控制面板具有真实故障设置功能,针对整车容易出现的故障都设有故障点,故障类型包含断路、短路、虚接等。

三、实训项目

1)掌握电机控制器的检测方法;

2)掌握直流降压器的检测方法;

3)掌握动力配电箱的检测方法;

4)掌握电池管理单元的检测方法;

5)熟悉电动汽车故障码的读取方法;

6)掌握故障代码的含义;

7)掌握电动汽车故障诊断仪的操作方法;

8)分析电动汽车故障现象,掌握电动汽车故障排除方法。
