传统汽车

电器实习台架(五十铃FVR)

1产品简介

1.1电器实习台架(五十铃FVR概述

电器实习台架(五十铃FVR,是南京理工自动化研究院有限公司研发及生产的现代汽车系列教学设备之一。控制系统原理图与实际系统一一对应,平面线束线路走向清晰,达到实际系统与原理统一。观察、检测方便、使用性强;优化教学,操作方便,可靠性高。实现现场实时教学。

1.2台架结构:

         电器实习台架(五十铃FVR结构配置铝合金台架,以立体平面方式展开,配有4个脚垫,可调节高度。控制面板电器图采用铝塑板UV喷绘,图形字体有凹凸感,能长期保真。器件配有测试孔,可进行信号、故障检测;可直观对照电路图和实物,认识和分析整车电器各系统的工作原理。若用户需要可另配汽车线路台架(五十铃FVR)电原理图

   台架器件安装配置:

1:左、右侧转向灯/1个;

2:左、右前照灯/1个;

3:左、右前照灯(内侧/1个;

4:组合仪表/1个;

5:左、右前雾灯/1个;

6:左、右前转向灯示宽灯/1个;

7:收音机喇叭(含天线)2个;

8:收放机/1个;

9:高、低音喇叭/1个;

10:清洗器电机/1

11:雨刮电机/1个;

12:左、右电动车窗电机/1个;

13:车门开关模块正、副驾驶/1个;

14:闪光灯继电器/1个;

15:顶灯/1个;

16:熔断器盒/1个;

17:保险丝继电器盒/1个;

18:左、右后组合尾灯/1个;

19:门灯开关/1个;

20:后雾灯开关/1个;

21:倒车灯开关/1个;

22:组合开关/1个;

23:喇叭按钮/1个;

24:水温开关/1个;

25:油量开关/1个;

26:制动灯开关/1个;

27:点火开关/1

28:开关电源/1个;

29:故障盒/1个。

1.3功能介绍

1、可模拟各个传感器的输出信号,进行测试控制等;
2、控制系统信号、灯光可视化表达,模拟汽车全工况下运行,系统将动、静态工作过程的电位、频率信号,用直观明了的显示方式表达,加强了在教学过程中对原理的视觉表达功能,使系统数据定量化、视觉化;

3故障设置采用钮子开关20个,分通、断、短路三种:在理解原理的情况下,对照原理图现场设置排除故障;

4信号检测可用万用表、试灯、示波仪,对器件接线排各标号接线端子信号电压、电阻、电流、频率、波形信号等测试;附各标号接线端子图。

2实验台图示

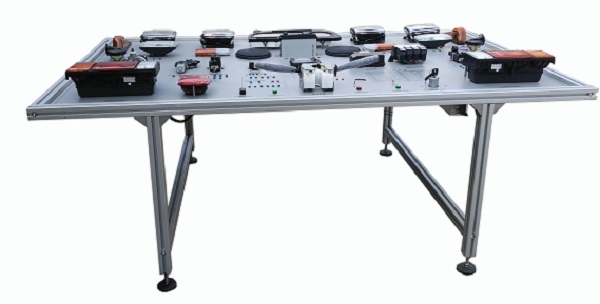

1)台架图

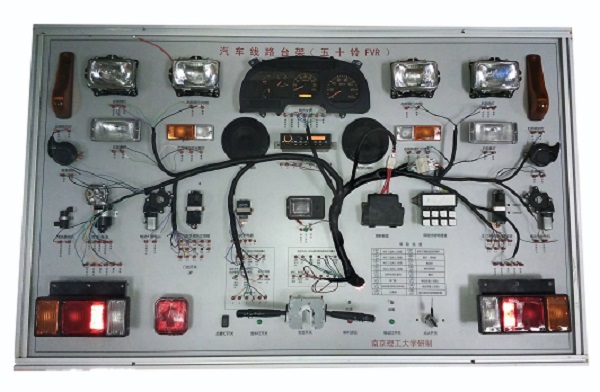

2)线束布置图:

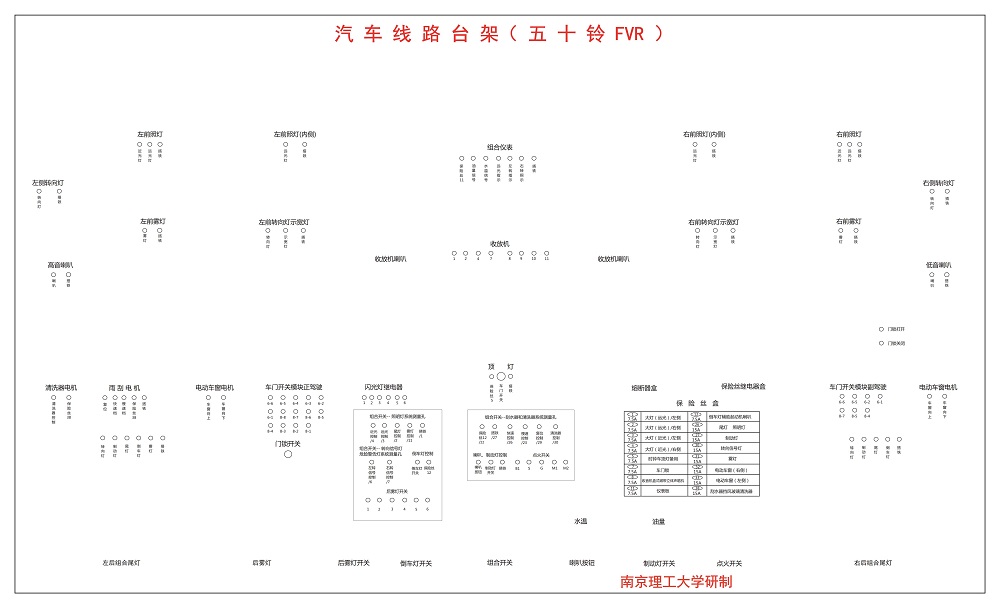

3)汽车线路台架(五十铃FVR)面板电器图:

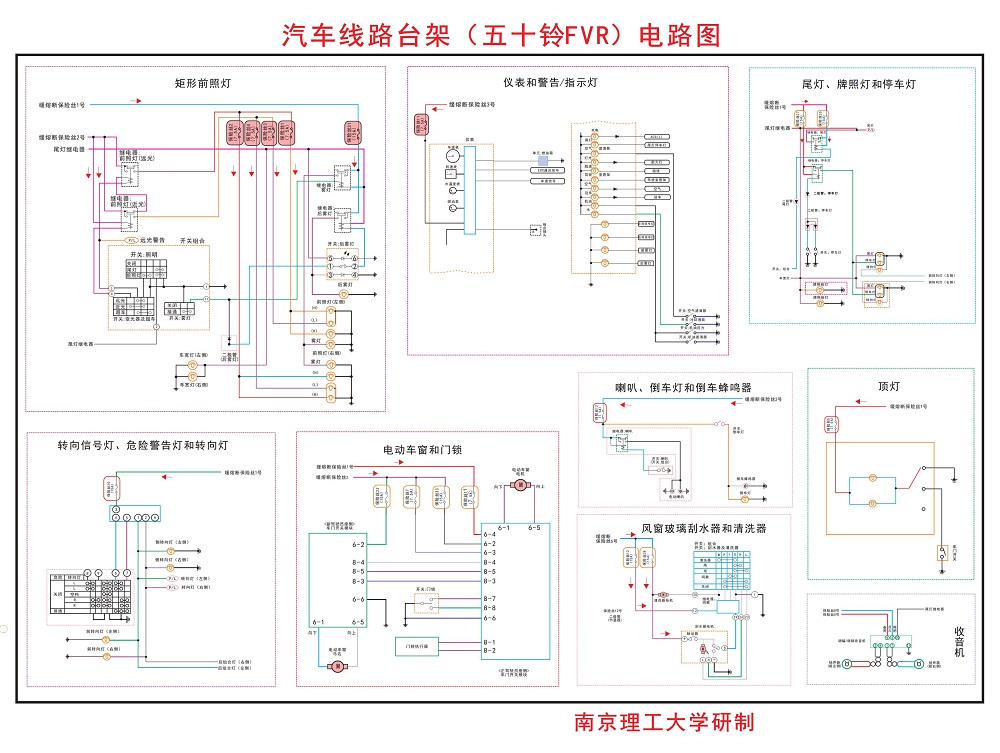

4)汽车线路台架(五十铃FVR)电路原理挂图:
