一、共轨柴油机故障排除实训台(豪沃D10系列)简介
中国重汽豪沃D10共轨柴油机实训台,是南京理工自动化研究院有限公司研发和生产的现代汽车教学设备,它采用了高压共轨燃油喷洒体系、汽缸排列形式为直列六缸、水冷、四冲程、进气形式为增压中冷、压缩比:17、燃油种类:柴油、适用范围:卡车、排放标准:国四、发动机净重850KG。
该实训台由运行、测量、故障设置等三个部分组成。运行部分包括豪沃D10柴油共轨发动机总成及相关附件:加速踏板及相关控制部件:燃油箱、燃油泵及相应的管路等;空气滤清器及相应进气管路等;冷却水箱、风扇及相应管路;消声器及相应排气管路等;以及与发动机工作相关的供电、控制系统;仪表及相关线束;点火开关及相关线束;蓄电池、保险丝继电器控制盒及相关线束;测量部分包括实训桌、测量面板及解码仪识读。故障设置部分包括故障设置及复原设置,共20个故障。可满足教学,科研的实际需要;同时该产品为全国汽车检测与维修专业示范基地必备的教学设备
二、豪沃D10共轨柴油机性能及台架结构图:
1、性能及参数:
发动机型号 |
|
豪沃D10 |
排量 |
L |
9.726L |
缸径×冲程 |
|
126×130 |
缸数 |
|
6 |
供油系 |
|
共轨 |
气门/缸 |
|
4 |
最大输出功率 |
KW |
279 |
额定功率转速 |
RPM |
2000 |
最大扭矩 |
NM |
1560 |
最大扭矩转速 |
r/min |
1200~500 |
额定点燃油消耗率 |
N/KWh |
208 |
最低燃油消耗率 |
N/KWh |
196 |
一米外噪声 |
db |
97 |
BIO寿命 |
h |
12000 |
冷起动温度 |
℃ |
-30 |
蓄电池 |
12V |
2组 |
实训台外形尺寸 |
长×宽×高 |
3M×1.1M×1.7M |

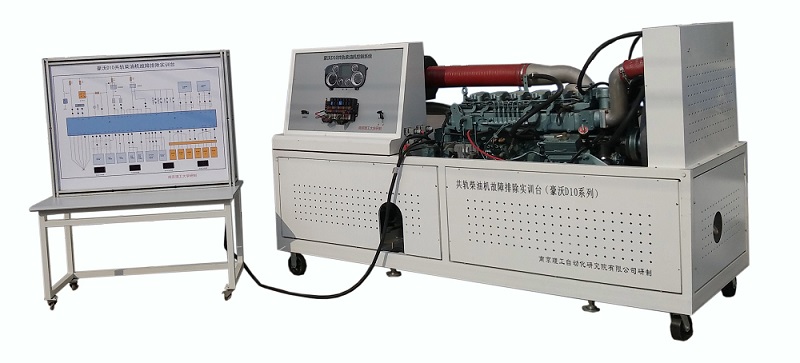

2、豪沃发动机台架结构图:

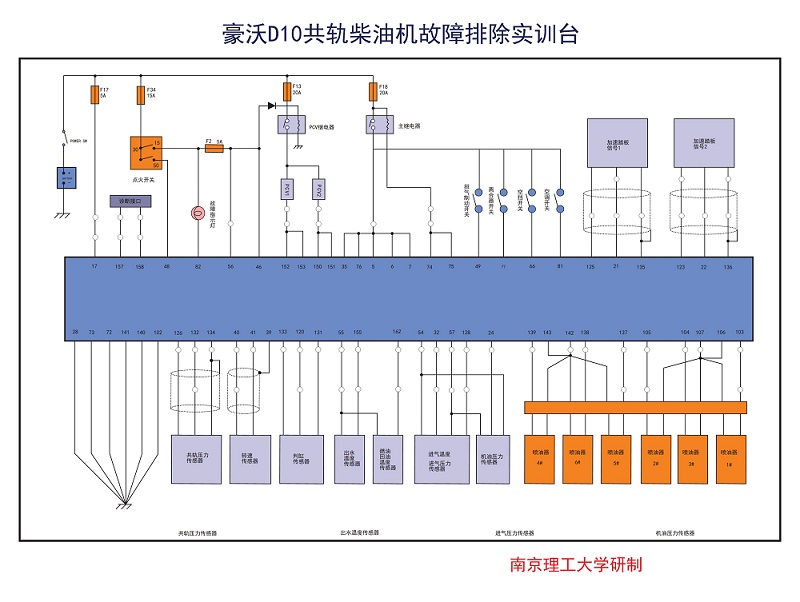

3、豪沃共轨柴油机大屏面板图
保险丝:F12:302;F2:405;F13:402; F18:402;主继电器:402
4、柴油机L柜控制面板示意图
三、共轨柴油机实训台组成:
本实训台主要部分组成:共轨柴油机实训台架和L柜测控系统及铝合金柜,绘制彩色豪沃D10柴油机电路大屏图,与发动机线路相连接;另配实训桌(移动式)。
1、实训台架:主要由电控柴油机总成台架,机架采用符合国家相关标准、全新优质钢材,机底座采用10#槽钢,脚轮采用铁制品,单个承重1000kg4个;可调重型地脚四个;配有钢制防护网,安全牢固可靠;并经磷化处理,高温喷塑;
2、L柜测控装置:采用优质冷轧钢板冲压成型,并经磷化处理,高温喷塑;控制面板采用4毫米铝塑板,经UV喷绘。配有发动机仪表、诊断接口、保险丝继电器盒、点火开关;
3、测量部分由实训桌、测量面板及铝合金柜、配置重载连接器和线束3套,与发动机信号相连,侧门配置20个高级钮子开关故障设置与复原设置,包括断路、信号不准等故障类型,故障点涵盖控制系统传感器、执行器、ECU及相关电路。
四、电控柴油机性能特点:
1、观察分析共轨式电控柴油机构造,直观性强;
2、实际操作电控柴油机起动、怠速,加、减速,停机,安全可靠;
3、分析各种工况中转速,压力等参数变化,清晰准确;
4、检测常见故障,实用性强。
五、实验项目:
1、共轨式电控柴油机构造认识实习;
2、共轨式电控柴油机起动操作实习;
3、各种传感器与执行器参数检测与分析实习;
4、共轨式电控柴油机故障的设置、清除系统与检测实习;
实验一:共轨式电控柴油机构造认识实习:
实验二:共轨式电控柴油机起动操作实习:
实验三:共轨柴油发动机电控检测实习;
实验四:故障诊断与排除实验。
