一、实训台实施方案细则

1、实训台主要组成

实训台采用上海大众新帕萨特1.8 TSI发动机总成和双温区自动空调系统为原型开发,满足结构展示、原理介绍、故障诊断、数据检测及鉴定考核功能。主要由实训台运行部分（发动机台架）、实训台测量部分（电路信号测量台架）、故障设置、信号采集设备和诊断软件组成。

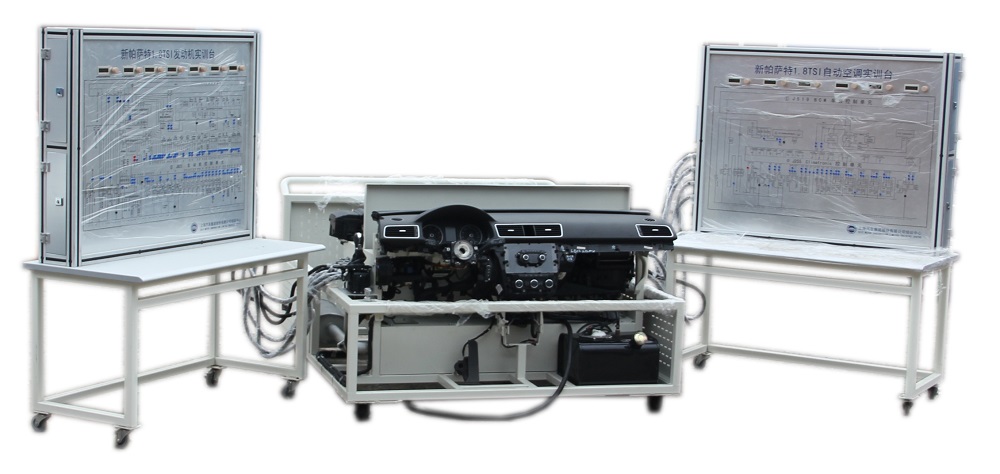

产品实物图

2、发动机部分台架

2.1 发动机台架组成

       实训台运行部分至少包含：发动机总成、发动机控制系统、双温自动空调系统、空调控制系统等。自动空调系统结构展示部分至少包括空调压缩机、冷凝器、冷却风扇、储液干燥器、膨胀阀、蒸发器、鼓风机、风道与风门、传感器等。TSI发动机至少包括发动机总成及相关附件；加速踏板及相关控制部件等；燃油箱、燃油泵及相应管路等；空气滤清器及相应进气管路等；冷却水箱、风扇及相应管路等；消声器及相应排气管路等；以及与发动机工作相关的供电、控制系统；仪表及相关线束；点火系统及相关线束；蓄电池、保险丝继电器控制盒及相关线束。

3、测量台架设计及选型方案

3.1 测量台架设计方案

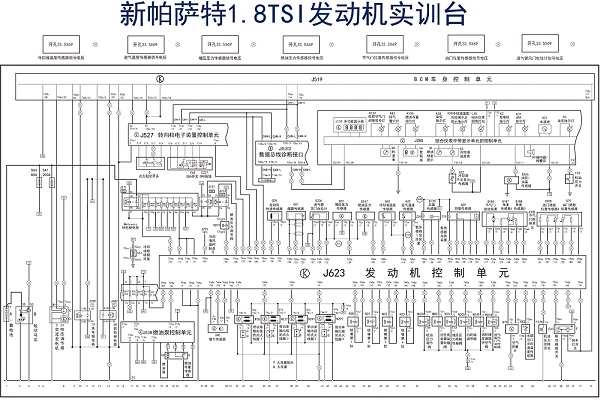

测量部分台架主要由电路图面板、测量孔、钮子开关故障、信号模拟电阻、接插件、铝合金台架、脚轮等组成。
